在生成式AI熱潮的帶動下，包括臺積電、英特爾、三星、SK海力士、美光、日月光等各行業芯片大廠均積極備戰，擴大資本支出。這不僅是時間與技術的賽跑，更是一場財力與實力的角逐。

晶圓代工邁入2.0時代，代工廠的比拼更激烈

2021年，英特爾提出了IDM2.0的戰略，其戰略核心為英特爾晶圓代工服務（IFS），圍繞這一戰略，英特爾大象轉身，進行了一系列的重大投資，包括建設新的晶圓廠和升級現有設施。

而臺積電在2024年第二季度收益電話會議上，也提出了“晶圓代工2.0”概念。按照臺積電董事長兼首席執行官魏哲家的意思，他們擴展了晶圓代工行業的原始定義，進入“晶圓代工2.0”時代，晶圓代工將不僅包括傳統意義上的代工，也包括封裝、測試、掩模制作等，以及所有除存儲器制造之外的IDM。魏哲家還特意強調了，臺積電將專注于最先進的后端技術，也就是先進封裝，幫助客戶實現領先產品。

無論是“IDM2.0”還是“晶圓代工2.0”，兩者都有異曲同工的意思，都體現了晶圓代工行業向更多領域延伸的趨勢。同時這也就意味著需要投入更大的資本支出。

據TrendForce報道，英特爾計劃2024年增加資本支出2%，達262億美元。

在2024年第二季度收益電話會議上，臺積電宣布，2024年資本支出預計為300億至320億美元，高于此前預期的280億至320億美元的支出下限。其中，70%至80%的資本預算將用于先進工藝技術，約10%至20%將用于專業技術，約10%將用于先進封裝測試、掩模制作及其他用途。

臺積電董事長魏哲家表示，資本支出增加的主要原因是看到了強勁的結構性AI相關需求持續增長。2024年第二季度臺積電營收達到208億美元，環比增長13.6%。其中，3納米工藝技術貢獻了晶圓收入的15%，而5納米和7納米分別占35%和17%。從平臺收入來看，高性能計算（HPC）環比增長28%，占第二季度收入的52%，首次超過50%。臺積電預計，2024年除存儲器外的整體半導體市場將增長約10%。

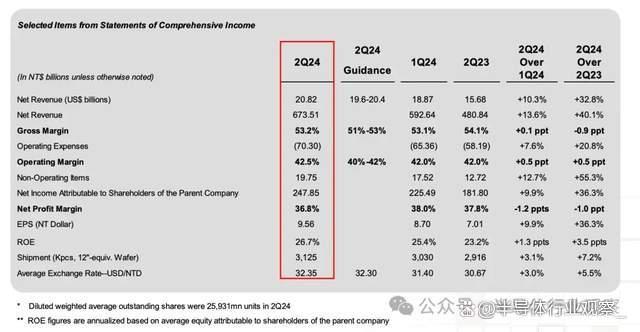

2024Q2臺積電營收數據一覽（圖源：臺積電財報）

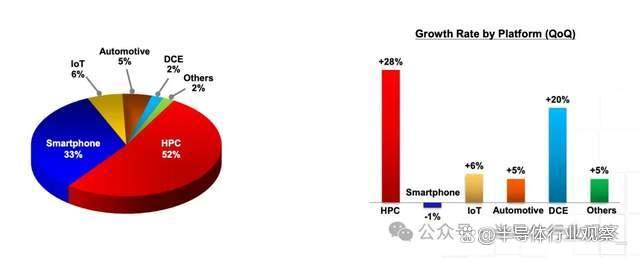

2024Q2臺積電營收按平臺分（圖源：臺積電財報）

為了滿足長期產能需求，臺積電董事會于2024年6月5日通過了一系列擴產建設決議，批準資本撥款約173.5620億美元，用于安裝及升級先進技術產能、先進封裝、成熟及/或特殊技術產能，以及晶圓廠建設和設施系統安裝等。

2024年6月5日，臺積電董事會通過了一系列的擴產建設決議，為滿足基于市場需求預測及技術發展路線圖的長期產能計劃，董事會批準資本撥款約173.5620億美元，用于以下用途：1）安裝及升級先進技術產能；2）安裝及升級先進封裝、成熟及/或特殊技術產能；3） 晶圓廠建設，以及安裝晶圓廠設施系統。

而鑒于對2納米的持續投資，2025年其資本支出可望達320億美元至360億美元區間，為歷年次高，年增12.5%至14.3%。2納米將如期在2025年進入量產，據悉，客戶對臺積電2nm工藝產能需求超出預期，除了蘋果鎖定首批臺積電2nm產能外，非蘋果客戶也在積極布局先進工藝。

在先進封裝領域，尤其是CoWos封裝，臺積電指出目前還無法實現供需平衡，并且在持續增加產能，2025年的計劃總產能可能增加近一倍。臺積電希望在2025年或2026年的某個時候能夠達到平衡。

HBM：SK海力士、三星和美光群雄逐鹿

早在2013年12月，SK海力士發布了全球首款基于TSV的HBM。但是直到ChatGPT大語言模型的爆火，才徹底將HBM推上時代的浪尖。這也讓SK海力士一騎絕塵，登上 HBM 行業的頂峰。

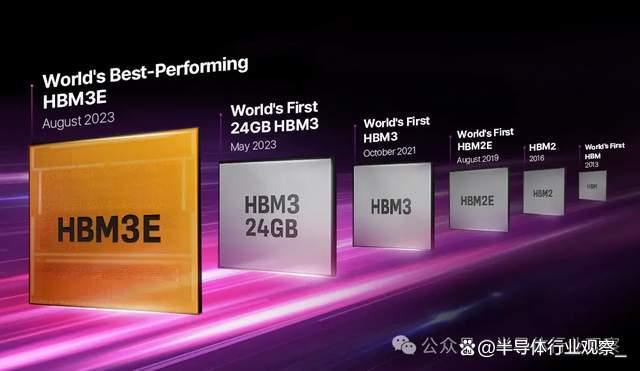

SK海力士的HBM發展歷史（圖源：SK海力士）

如今，HBM市場競爭日益激烈。除了SK海力士外，三星和美光緊隨其后。隨著HBM3E的陸續量產以及下一代HBM4的研發，三家巨頭正在展開激烈角逐。為了在接下來的HBM大戰中取得優勢，各家廠商均大幅增加了資本投入。

存儲三巨頭的HBM研發進度表（圖源：TrendForce）

SK海力士：2028年投資748億美元

根據TrendForce的數據，2023年三大原始HBM制造商的市場份額如下：SK Hynix和三星均在46-49%左右，而美光約為4-6%。為了保持市場領先地位，SK海力士正在不斷加大投資。

6月底，SK海力士母公司SK集團在一份聲明中表示，計劃在2028年前向SK海力士投資103萬億韓元（約合748億美元），大約80%的投資，即82萬億韓元，將用于投資HBM芯片。

SK海力士今年已經宣布了一系列投資計劃，包括在印第安納州建設一個先進封裝工廠和人工智能產品研究中心，投資額為38.7億美元。另外，SK海力士正著手建設在建的清州M15X晶圓廠，目標是明年下半年開始量產，該晶圓廠投資超過 20 萬億韓元（146 億美元）。該公司還計劃于明年3月開始建設龍仁半導體集群第一座晶圓廠，并按計劃于2027年5月竣工。

今年4月初，SK海力士還與臺積電簽署協議，開發和生產下一代 HBM，并通過先進的封裝技術增強邏輯和HBM的集成。通過此次合作，SK 海力士計劃繼續開發 HBM4（即 HBM 系列的第六代產品），計劃于 2026 年開始生產。

在內存芯片制造商中，SK 海力士是 AI 應用爆炸式增長的最大受益者。2024年第二季度SK海力士實現營收16.4233萬億韓元，創歷史新高，營業利潤5.4685萬億韓元，凈利潤4.12萬億韓元。季度營業利潤更是創下自2018年以來新突破，繼半導體超級熱潮時期的2018年第二季度（5.5739萬億韓元）和第三季度（6.4724萬億韓元）后，6年來首次突破5萬億韓元。

展望未來，SK海力士從今年3月起開始量產的HBM3E、服務器用DRAM等高附加值產品比重不斷增加，其中HBM銷量環比增長80%以上，同比則增長250%以上，將繼續帶動公司業績改善。此外，SK海力士預測，下半年AI服務器內存需求將繼續上升，隨著支持On-Device AI的新型PC和移動產品上市，高性能內存產品的銷量也將增加。該公司還預計通用內存產品市場也將呈現穩步增長的趨勢。

三星：HBM投資增加2.5倍

在今年初的CES2024上，三星美國芯片業務負責人Han Jin-man表示：“盡管市場環境不利，三星電子今年仍將HBM投資增加了2.5 倍，明年也將保持類似水平。“并說，今年應該是為2025年需求超過供應做準備的一年。

在三家中，三星的HBM步伐略顯慢了。今年2月份，三星宣布開發出業界首款12堆棧 HBM3E DRAM HBM3E 12H。據韓媒報道，三星已與AMD達成協議，供應價值4萬億韓元（約 29.1 億美元）的HBM3E。7月24日，據路透社引述知情人士信息報道，三星的HBM3芯片已獲得英偉達批準，但是只能用于不太復雜H20，也就是專為中國市場打造的定制芯片。為了在HBM上加快腳步，三星還特意組建了新HBM開發團隊，專注于HBM4.

在投資上，三星在美國的投資較大。美國商務部（DOC）與三星電子于4月15日簽署了一份不具約束力的初步條款備忘錄（PMT），根據《芯片與科學法案》提供高達64億美元的直接資助。三星預計將在未來幾年在德克薩斯州中部投資超過400億美元，包括HBM和2.5D封裝產能。

而據韓媒《韓國經濟日報》報道稱，三星電子公司計劃向韓國開發銀行申請高達5萬億韓元（約合36億美元）的貸款，用于其在韓國及海外建設更多芯片生產設施的項目。多年來，三星一直未借款運作公司，但在AI時代的激烈競爭下，三星在內存和代工領域都有勁敵，可能這也是三星借款的一大原因。如果達成協議，這將是三星二十年來首次大規模借款。

美光：到2030年投資300億美元

據路透社、英為財情等全球新聞媒體報道，美光首席財務官Matt Murphy于5月21日表示，公司2024年的資本支出預測預計將達到約80億美元，高于之前估計的75億美元。2024財年第四季度，美光將花費約30億美元用于晶圓廠建設和新晶圓廠設備（WFE）。

這一增長主要歸因于對高帶寬存儲器（HBM）的投資。2024年2月26日，美光開始量產HBM3E，美光的 24GB 8H HBM3E將用于英偉達 H200 Tensor Core GPU，該 GPU將于 2024年第二季度開始出貨。

美光CEO桑杰·梅赫羅特拉在3月20日的財報電話會議上表示，今年公司HBM（高帶寬內存）產能已經全部分配，明年的大部分產能也已預定完畢，預計HBM產品將在本財年為美光帶來數億美元的收入。

美光首席運營官 Manish Bhatia 表示，HBM 業務規模預計將在 2025 財年擴大到數十億美元。2025財年，美光計劃大幅增加資本支出，目標是占營收的30%，約120億美元。

而從更長遠的投資來看，美光公司計劃到 2030年投資約500億美元總資本支出。2024 年 4月25日，美光獲得了61億美元 CHIPS撥款，這些撥款將支持這500億美元的總支出。美光計劃在未來 20 多年內，在愛達荷州博伊西建造一座尖端內存制造工廠，并在紐約州克萊建造兩座尖端內存制造工廠。美光于 2023 年 10 月開始建設博伊西晶圓廠，這座晶圓廠預計將于 2025 年開始建設，并于 2028 年投入生產。

Yole：2024年先進封裝投資約115億美元

根據BCG analysis的研究，先進封裝約占整個半導體市場的8%，預計到2030年將翻一番，達到 960 億美元以上，超過芯片行業的其他部分。雖然目前，智能手機等消費電子產品主導著先進封裝應用，但人工智能領域的蓬勃發展將推動未來的增長。人工智能需要計算和內存元件之間快速的數據交換，這需要通過2.5D和3D封裝實現。

Yole intelligence也指出，先進封裝市場受到 HPC 和生成式 AI 大趨勢的強烈推動，到 2029年將達到891億美元。在所有封裝平臺中，2.5D/3D 封裝的增長速度最快。數據中心 AI處理器的2.5D/3D出貨量預計將強勁增長，2023-2029年復合年增長率為23%。包括臺積電、英特爾、三星、ASE、Amkor、JCET等OSAT廠商在內的行業巨頭，都在大力投資高端先進封裝產能，預計2024年將為其先進封裝業務投資約115億美元。

臺積電、英特爾和三星已經牢牢把握了高端封裝市場，傳統的OSAT廠商必須仔細評估自己在市場中的最佳定位，盡管市場正在發展，但在一定程度上正在向價值鏈的其他部分轉移。在新的封裝世界中，OSAT 需要在簡單的引線鍵合和最先進的 2.5D/3D 封裝之間確定自己最有利的位置。

日月光與臺積電的合作密切，日月光也是CoWoS封裝高需求的受益者?？梢钥吹?，今年，日月光的投資擴張動作不斷。法人預估，今年日月光投控資本支出可超過21億美元，有機會達22.5億美元，

2024年2月份，日月光宣布將投資約21億元新臺幣（約合4.79億元人民幣）收購英飛凌位于菲律賓和韓國的兩座后段封測廠。日月光投控營運長吳田玉在6月的股東大會上指出，投控今年大幅增加資本支出，更大比例用于先進封裝及智能生產，持續投資智能工廠。日月光首席執行官吳田玉此前曾表示，該公司已加大先進封裝生產擴張力度，并且不排除在日本、美國或墨西哥建立更多工廠。

7月12日，日月光半導體子公司ISE Labs宣布在加州圣荷西開設第二個美國廠區，ISE Labs新廠區針對北美客戶的工程需求進行改建，服務對象涵蓋人工智能/機器學習(AI/ML)、先進駕駛輔助系統(ADAS) 和高性能運算(HPC) 等新興半導體應用領域的解決方案開發廠商。

目前，ISE Labs在弗里蒙特和圣荷西兩地各有一個測試廠區。其中圣荷西新廠區負責可靠性和驗證程序，而弗里蒙特廠則是專注于測試功能。兩地廠區的營運空間總面積超過150,000平方英尺，是北美最大的半導體測試服務供應商。

先進封裝還有新進的玩家，例如傳統LCD面板廠商群創光電正在積極轉型，將產線升級改造為FOPLP先進封裝生產線。據群創董事長洪進揚此前透露，群創近年來在面板級扇出型封裝技術投入的資本支出已達20億元。富士康旗下的夏普也緊隨其后，布局FOPLP領域。這些舉動表明，先進封裝市場競爭日益激烈。

寫在最后

無論面臨何種挑戰，各行各業都在加速向生成式AI的下一階段邁進。生成式AI引發的芯片投資大戰，是一場多維度、深層次的產業競賽。這場全球芯片投資大戰，不僅將推動芯片技術的進步，也將深刻影響我們的生活和工作方式。
